SEZIONI

Sezionare un solido significa tagliarlo secondo una superficie ideale in modo

da mostrare il volume interno del solido stesso. Nella maggior parte dei casi l’elemento secante è rappresentato da un piano. La superficie che risulta dall’intersezione del solido con la superficie secante è detta sezione. La parte del solido che viene effettivamente attraversata dalla superficie secante viene rappresentata con apposito tratteggio (campitura).

Le sezioni sono oggetto di normativa specifica; in particolare si fa riferimento alla norma ISO 128-40.

Normativa – principi generali

Nelle trasparenze successive vengono presentati i principi base per la rappresentazione di viste in sezione secondo la norma ISO 128-40.

Piano di sezione: piano immaginario che taglia l’oggetto rappresentato

Traccia del piano di sezione: linea che indica la posizione del piano o dei piani di

sezione

Taglio: sezione che mostra in aggiunta in contorni disposti posteriormente al piano di

sezione

Sezione: rappresentazione che mostra solo i contorni dell’oggetto che giacciono su

uno o più piani di sezione

Nell’ingegneria meccanica con il, termine sezione, normalmente si

intende quanto sopra indicato come taglio.

Le sezioni devono essere eseguite solamente quando necessarie, per consentire

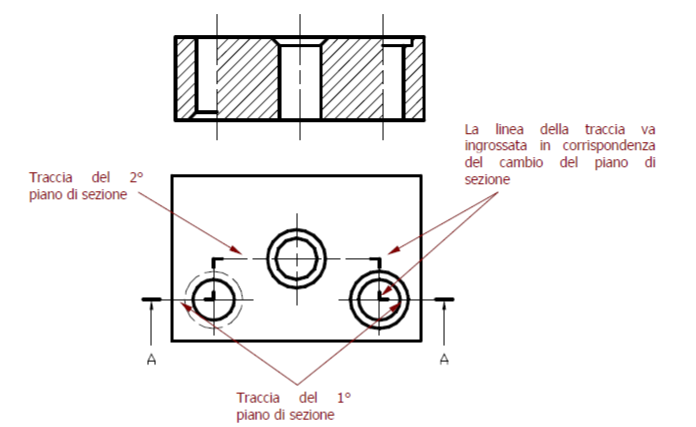

chiarezza e sintesi di espressione. La traccia dei piani di sezione deve essere rappresentata con linea mista fine ingrossata alle estremità, con due frecce agli estremi indicanti il verso di

proiezione.

Ciascuna freccia deve (tranne casi particolari) essere contrassegnata da una

stessa lettera maiuscola.
